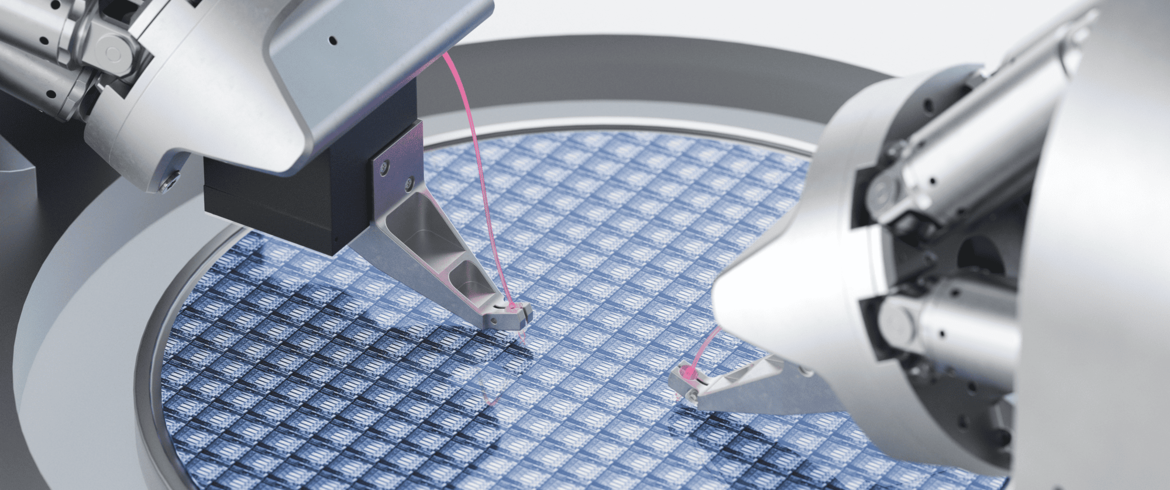

광학 웨이퍼 레벨 프로빙은 포토닉스 장비와 광 집적 회로(PIC)를 테스트하고 제조하는 데 필수적입니다. 이를 구현하려면 하드웨어 성능만으로는 충분하지 않으며 모션 제어, 광학 피드백 및 자동화 소프트웨어의 유기적인 통합이 뒷받침되어야 합니다.
포토닉스 장비가 점점 복잡해지고 생산량이 늘어나면서 정확한 온웨이퍼 특성 평가는 수율과 비용 효율성을 좌우하는 핵심 요소가 되고 있습니다. 광학 웨이퍼 레벨 프로빙을 통해 다음과 같은 작업이 가능합니다.
- 다이싱 및 패키징 전에 삽입 손실, 광 파워, 파장 응답 등 주요 파라미터 측정
- 개발 단계에서의 신속한 장비 특성 평가 및 공정 최적화
- 생산 단계의 조기 결함 검출을 통한 후공정 비용 절감 및 수율 향상
모든 프로빙 시스템의 핵심에는 안정적이고 정밀한 광학 얼라인먼트라는 근본적인 요구 사항이 존재합니다. 서브미크론 수준의 포지셔닝 오차만으로도 결합 효율과 측정 정확도에 상당한 영향을 미칠 수 있습니다.
이러한 성능을 구현하려면 다음과 같은 여러 요소가 유기적으로 작동해야 합니다.
모션 시스템, 컨트롤러, 다축 동기화, 광학 피드백, 얼라인먼트 알고리즘, 응용 소프트웨어
PI는 광학 얼라인먼트를 완전히 통합된 시스템 차원의 과제로 접근합니다. PI는 고정밀 모션 기술에 지능형 얼라인먼트 소프트웨어와 응용 분야 전문성을 결합하여 고객이 R&D부터 대량 생산에 이르기까지 측정 정확도를 높이고 자동화를 확대하며 웨이퍼 테스트 생산성을 극대화할 수 있도록 지원합니다.
생산에 적합한 광학 웨이퍼 레벨 테스트의 핵심 요구 사항
PIC가 R&D 단계에서 대량 생산 단계로 전환되면서 광학 웨이퍼 레벨 테스트 솔루션은 오랫동안 반도체 산업을 견인한 것과 동일한 제조 목표, 즉 수율 극대화, 처리량 향상, 테스트 비용 절감, 확장 가능한 생산 구현을 충족해야 합니다.
핵심 요구 사항은 다음과 같습니다.
- 불확정성이 낮고 재현성이 높은 광학 측정을 통해 신뢰할 수 있는 장비 특성 평가를 보장하고 과검(false positives)과 미검(false negatives)을 최소화합니다.
- 자동화된 얼라인먼트 워크플로로 얼라인먼트, 포지셔닝 및 측정 사이클 타임을 단축하는 동시에 1차 측정 성공률을 높여 대량 생산을 지원합니다.
- 테스트 전 과정에서 안정적인 광학 얼라인먼트를 유지하여 웨이퍼 전체와 장시간 생산에 걸쳐 일관된 측정 결과를 보장합니다.
- 자동 웨이퍼 프로버, 핸들러 및 MES, 생산 소프트웨어와 원활하게 통합되어 무인 생산과 표준화된 생산 워크플로를 구현합니다.
- 신속한 레시피 변경, 자동 캘리브레이션, 최소한의 작업자 개입 및 장기 시스템 안정성을 통해 장비 가동률을 극대화합니다.
- 진동, 열 드리프트, 환경 영향에도 서브미크론 수준의 포지셔닝 정밀도와 반복정밀도 유지
- 단면 및 양면 광학 결합 구성 모두 지원
- 다축 모션의 고정밀 동기화
- 전체 측정 사이클에 걸친 안정적인 광학 결합 유지
- 클린룸 호환성 및 적은 파티클 발생량 등 반도체 제조 요구 사항 충족
- 고속 처리를 위한 빠른 모션 프로파일 및 빠른 안정화 속도 지원
- 시스템의 설치 공간을 최소화하면서 기능 극대화
응용 분야 전문성 및 모듈형 시스템 설계
PI는 정밀 모션 제어와 포토닉스 응용 분야에서 축적한 수십 년의 경험을 바탕으로 광학 웨이퍼 레벨 프로빙의 요구 사항에 최적화된 솔루션을 개발해 왔습니다. PI의 기술은 포지셔닝 정확도, 장기 안정성, 반복정밀도 및 동적 성능에 클린룸 호환성과 자동 테스트 환경 지원을 결합합니다.
PI는 응용 분야마다 요구 사항이 다르다는 점을 고려하여 개별 모션 컴포넌트부터 완전 통합형 얼라인먼트 서브시스템까지 다양한 수준의 시스템 통합을 제공합니다. 응용 분야에 따라 정밀 포지셔닝 스테이지, 헥사포드, 모션 컨트롤러, 파이버 홀더, 거리 센서, 광 파워 미터, 얼라인먼트 소프트웨어를 결합하여 맞춤형 얼라인먼트 플랫폼을 구성할 수 있습니다.
이러한 모듈형 접근 방식을 통해 고객은 연구 및 공정 개발 단계에서는 개별 모션 컴포넌트로 시작하고, 요구 사항이 변화함에 따라 고도로 자동화된 생산 시스템으로 확장할 수 있습니다. 이 모든 과정에서 고객은 포토닉스 장비 테스트의 전 단계에 걸쳐 검증된 PI의 모션 제어 전문성과 응용 분야 노하우라는 이점을 활용할 수 있습니다.
PI Lightning으로 First Light 획득 시간 단축

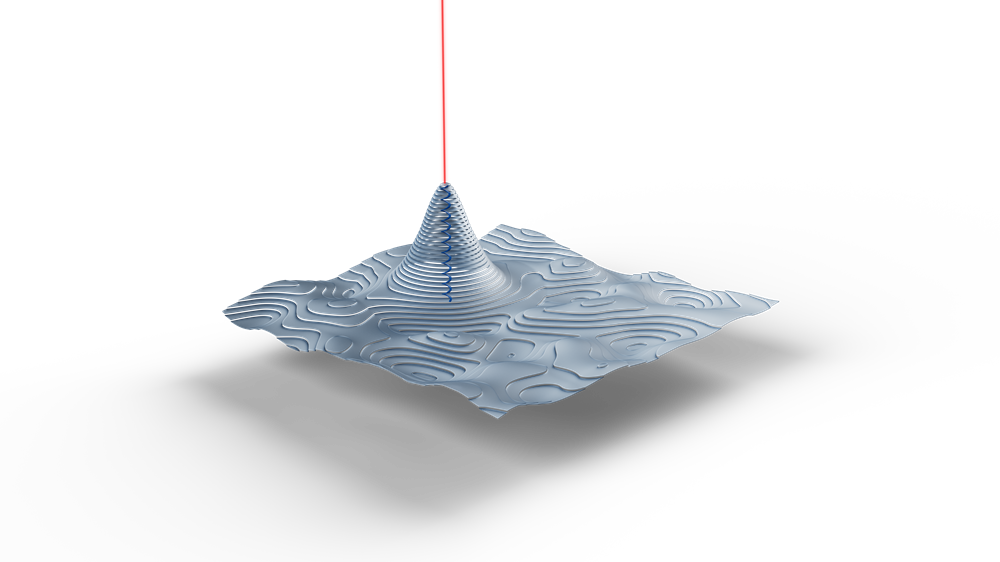

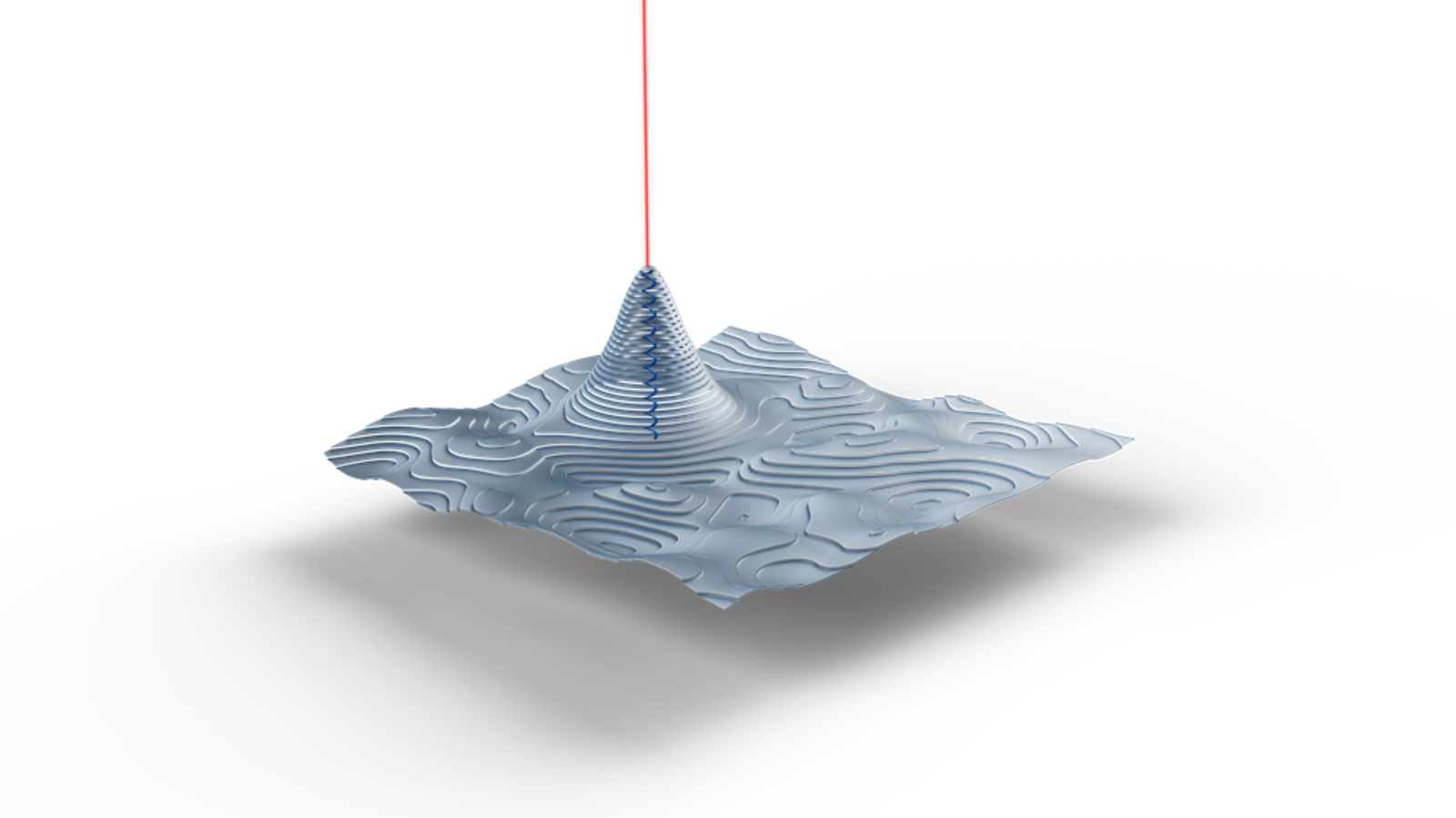

웨이퍼 테스트 생산성을 좌우하는 매우 중요한 요소 중 하나는 광 결합을 확보하는 데 걸리는 시간입니다. 생산 환경에서는 First Light를 탐색하는 시간이 길어질수록 장비 가동률이 떨어지고 테스트 비용이 증가합니다. PI는 이러한 과제를 해결하기 위해 First Light 획득 속도를 높이도록 특화 설계된 고급 얼라인먼트 알고리즘인 PI Lightning을 개발했습니다. PI Lightning은 지능형 탐색 전략과 PI의 고성능 포지셔닝 시스템을 결합하여 기존 스캐닝 방식 대비 얼라인먼트 시간을 획기적으로 단축합니다. 주요 이점은 다음과 같습니다.

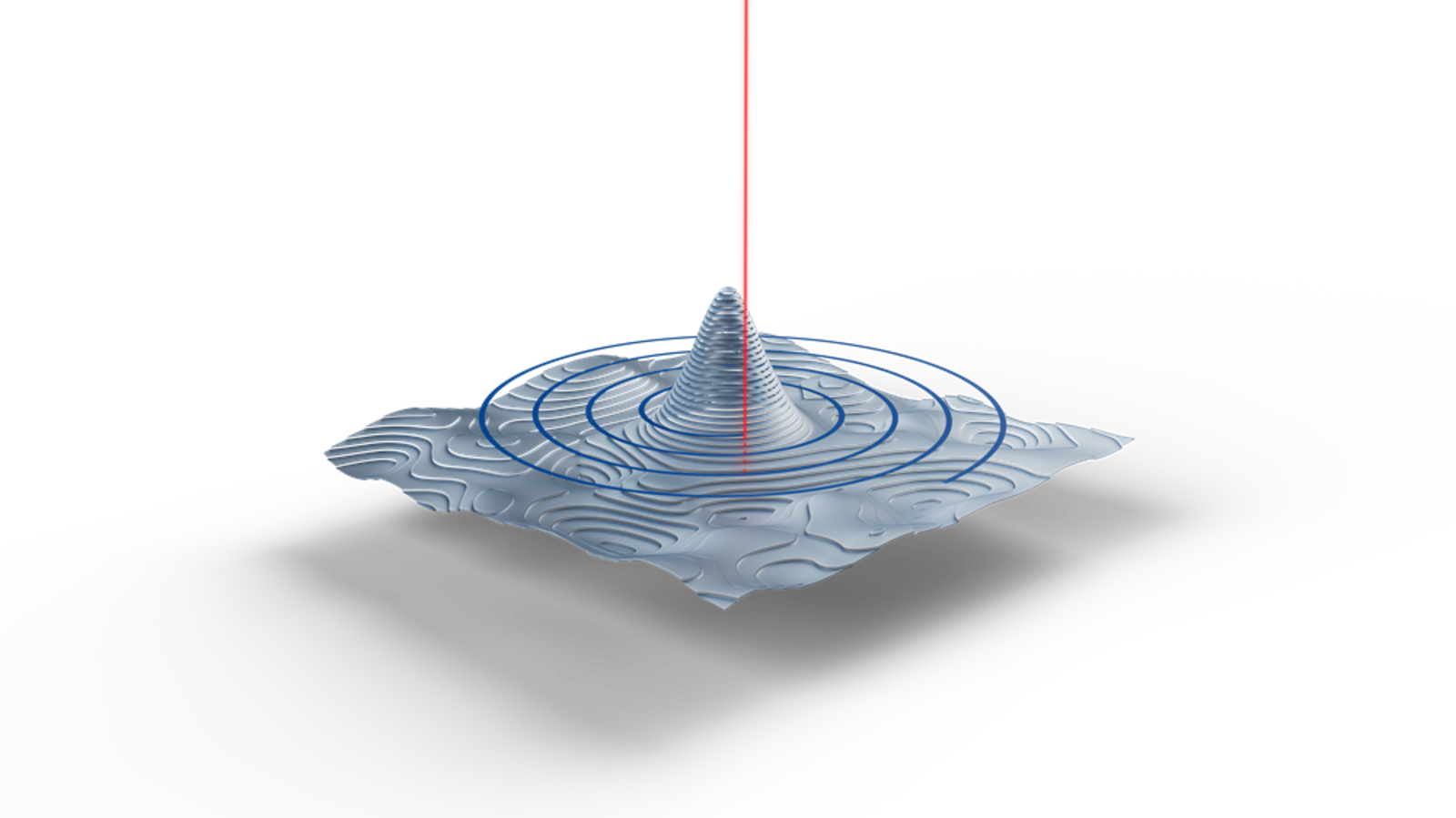

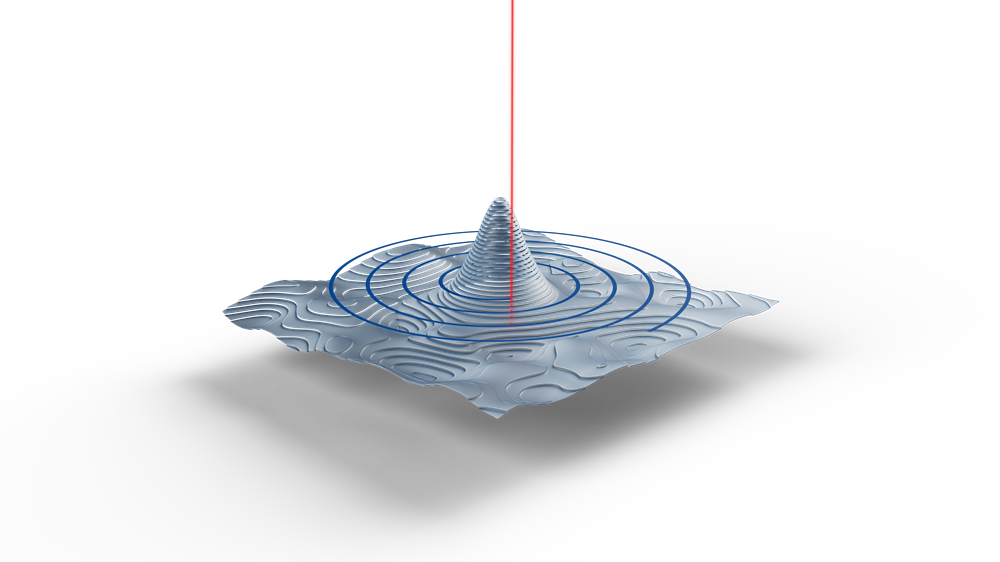

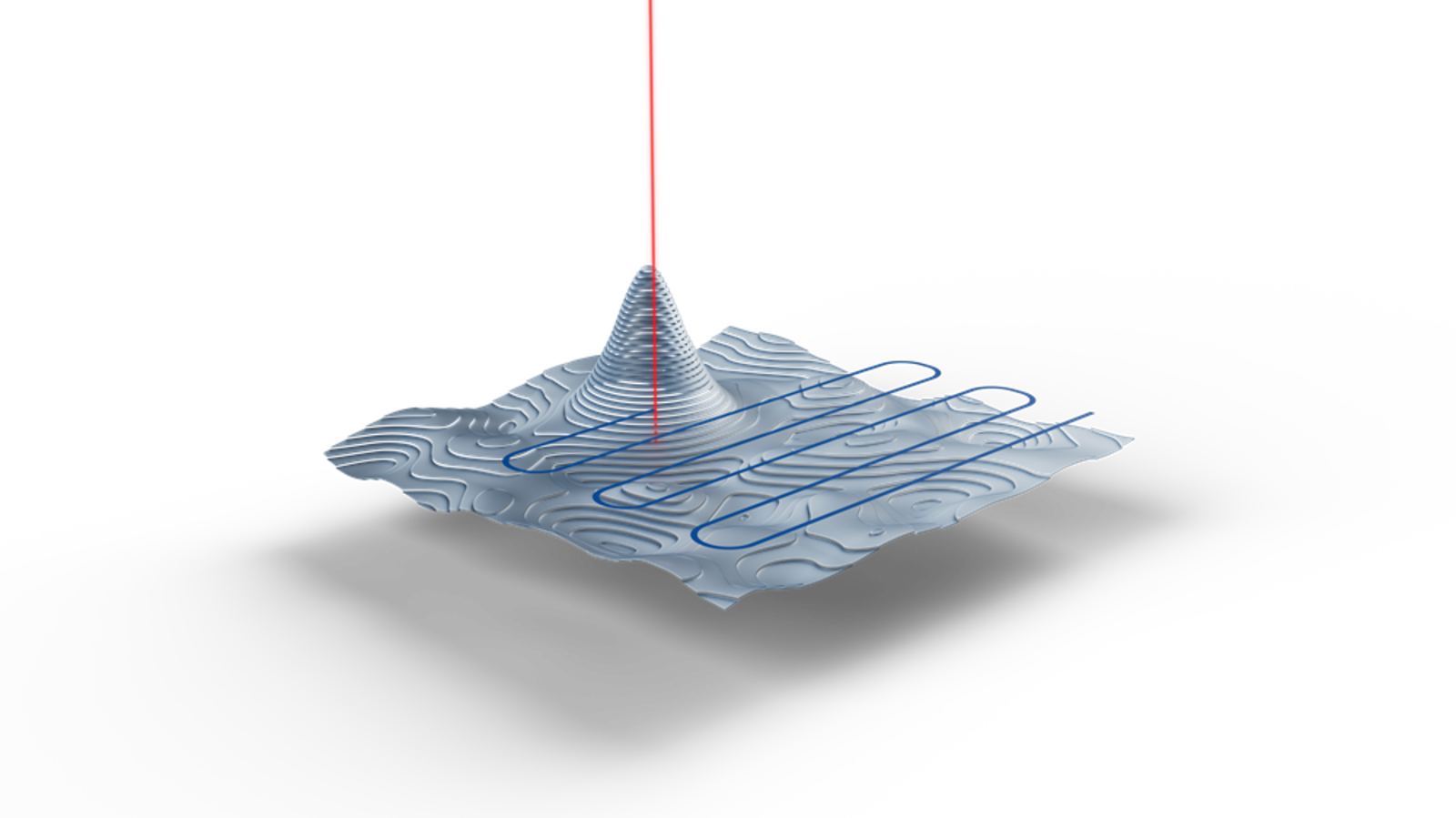

현재 신호 검색 방법을 사용하는 First Light 검색은 영역 스캔 후 Gradient Search 또는 레이어 최적화를 수행합니다. 그러나 미크론에서 서브미크론 규모의 나선형 스캔 또는 사인파 래스터 스캔을 수행하려면 검색해야 하는 영역, 입출력 동시 얼라인먼트 여부 등에 따라 완료에 상당한 시간이 필요할 수 있습니다.
Lab에서 Fab까지 확장 가능한 솔루션
포토닉스 제품이 연구 단계에서 산업 생산 단계로 넘어가면 얼라인먼트 요구 사항도 크게 달라집니다. 연구자에게는 얼라인먼트 개념을 검증하고 테스트 방법론을 개발할 수 있는 최대한의 유연성이 필요합니다. 시스템 통합 업체에는 구현을 단순화하고 개발 부담을 줄여 주는 솔루션이 필요합니다. 반면 생산 환경에서는 높은 수준의 자동화, 반복정밀도 및 처리량이 요구됩니다.

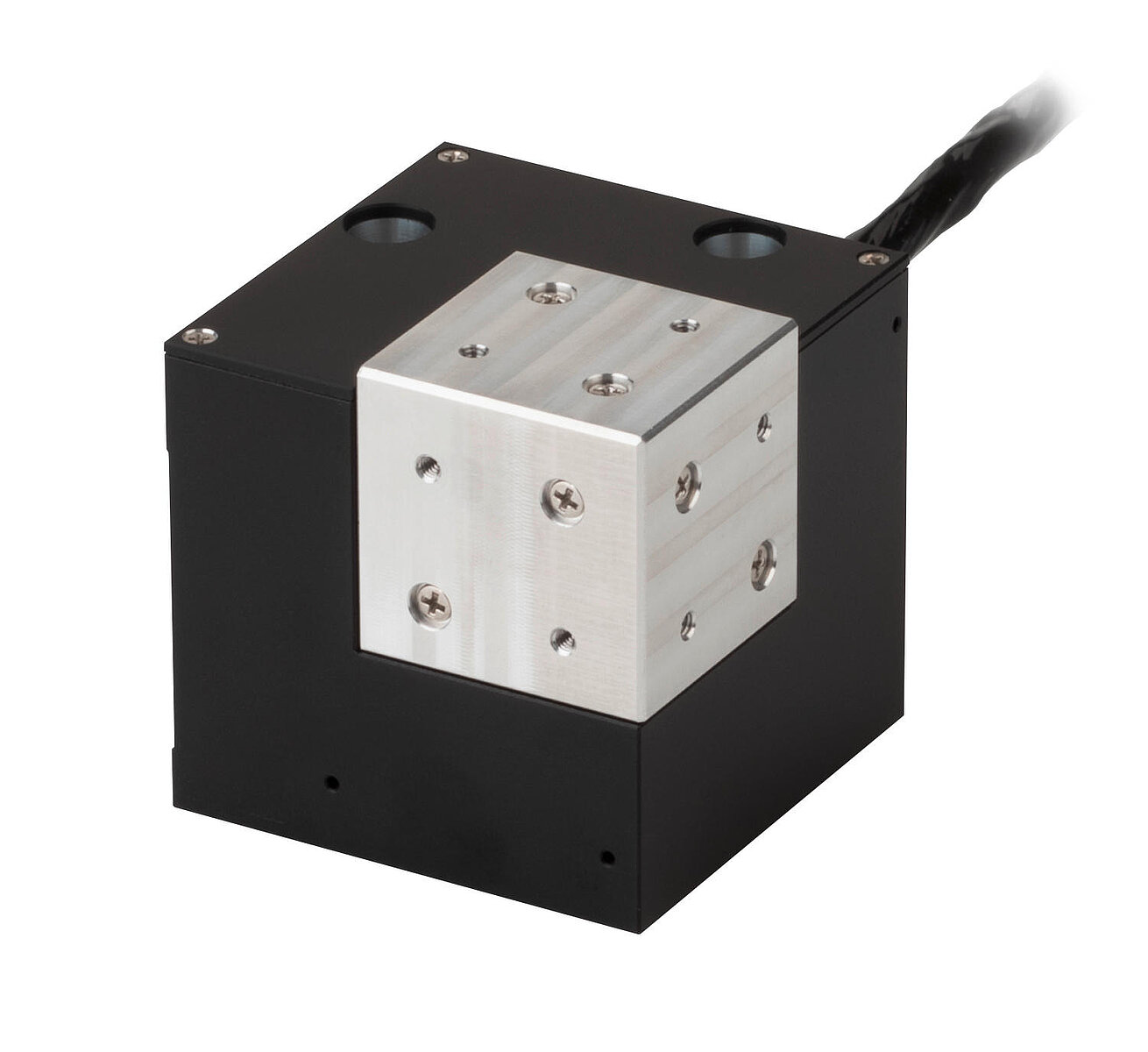

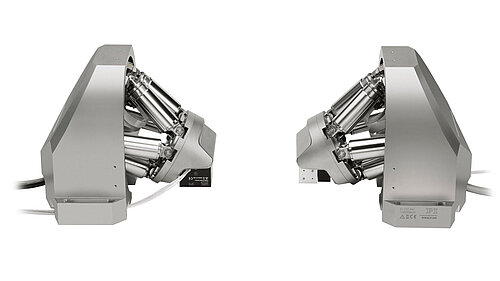

PI는 이처럼 다양한 요구 사항을 충족하기 위해 통합 수준이 각기 다른 확장 가능한 얼라인먼트 솔루션 포트폴리오를 제공합니다. >> P-616 제품군은 광학 웨이퍼 레벨 프로빙 공정을 유연하게 개발할 수 있도록 지원하며, >> F-713 제품군은 자동화된 웨이퍼 테스트를 위한 완전 통합형 단면 및 양면 얼라인먼트 솔루션을 제공합니다.
PI 웨이퍼 레벨 프로빙 솔루션의 주요 강점
광학 웨이퍼 레벨 프로빙을 성공적으로 수행하려면 정확한 측정, 효율적인 얼라인먼트 워크플로, 확장 가능한 자동화가 필수적입니다. PI는 정밀 모션 기술, PI Lightning 같은 지능형 얼라인먼트 알고리즘 및 깊이 있는 응용 분야 전문성을 결합하여 고객이 측정 품질을 개선하고, 생산성을 높이며, 개발에서 생산으로 원활하게 전환할 수 있도록 지원합니다.
고객이 활용할 수 있는 이점은 다음과 같습니다.
