상시 운영되는 산업을 위한 안정적인 포지셔닝

공정 안정성, 정밀도, 반복성을 극대화하는 견고하고 컴팩트한 산업용 헥사포드

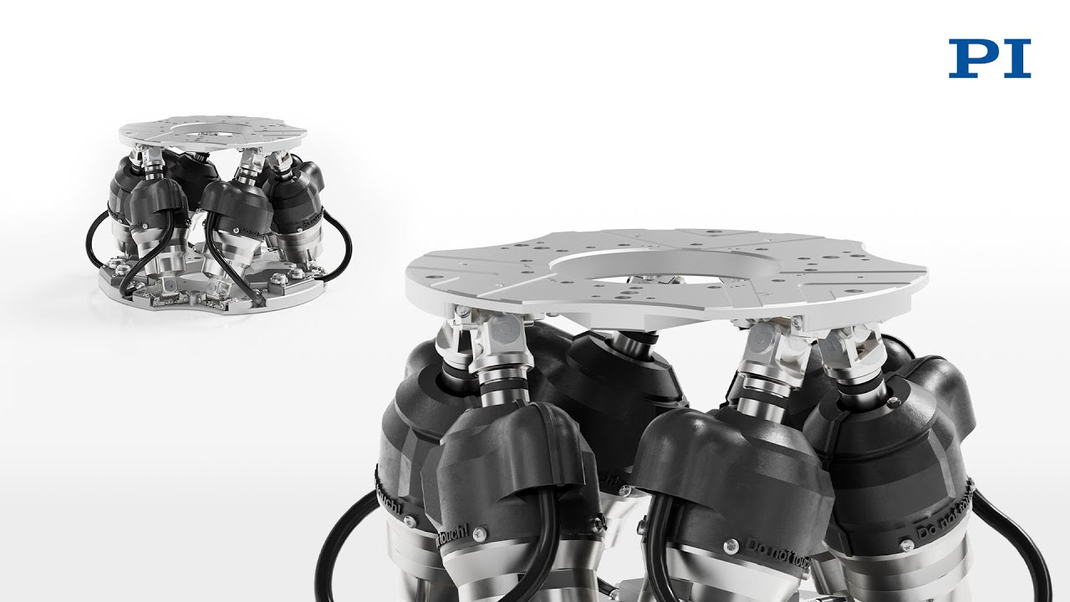

안정적인 제조 공정을 위한 산업용 포지셔닝 시스템

자동화 제조 공정에서 불안정한 포지셔닝, 증가하는 사이클 요구 사항, 시스템 성능 저하는 품질 손실과 다운타임을 초래합니다. 특히 지속적인 하중과 높은 사이클 빈도에 따른 열적 영향, 기계적 마모 및 재현성 부족으로 인해 공정 안정성이 저하되어 허용 오차 편차가 발생하게 됩니다. H-815 산업용 헥사포드는 상시 운영되는 산업 환경에서 정밀한 연속 작동과 최고의 공정 안정성을 위해 특별히 설계되었습니다. 컴팩트하고 견고한 디자인으로 제한된 설치 공간에서도 기계 통합이 용이합니다. 통합 브레이크로 어떤 위치에서든 정지할 수 있습니다. 앱솔루트 엔코더 덕분에 추가로 레퍼런싱하지 않아도 되어 시간을 절약하고 안전하게 시작할 수 있습니다. 이 컨트롤러는 안전 표준을 충족하며, 중요한 공정에 높은 수준의 기능적 안전성을 제공합니다. 사용자 친화적인 소프트웨어를 통해 초기 시작 및 제어를 효율적으로 진행할 수 있습니다.

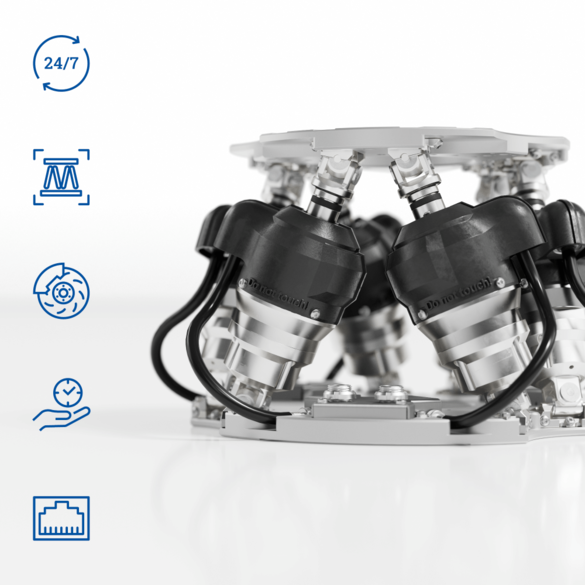

한눈에 살펴보는 장점:


  • 안정적인 연속 작동과 긴 사용 수명: 사이클 수가 많은, 자동화된 산업 공정에서도 상시로 운영할 수 있는 견고한 설계
  • 높은 포지셔닝 정확도: 탁월한 설계와 고품질 구성품을 바탕으로 하는 높은 정밀도 및 반복성

  • 최대 작동 안전: 어떤 위치에서든 정지할 수 있는 통합 브레이크로 안전한 처리와 높은 공정 안정성 제공

  • 빠른 시스템 시작: 레퍼런싱하지 않아도 위치를 제공하는 앱솔루트 엔코더

  • 직관적인 제어: 간단한 조작이 가능하며 기존 시스템과의 원활한 통합을 지원하는 사용자 친화적인 PIMikroMove 소프트웨어



TALK TO AN EXPERT ABOUT YOUR REQUIREMENTS

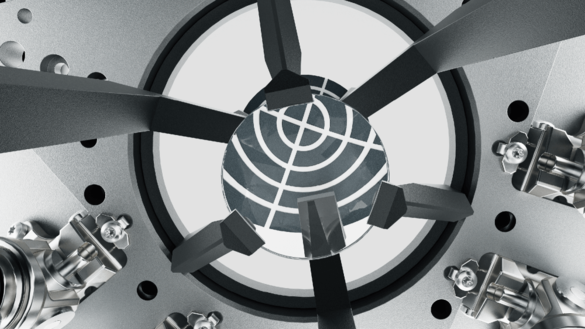

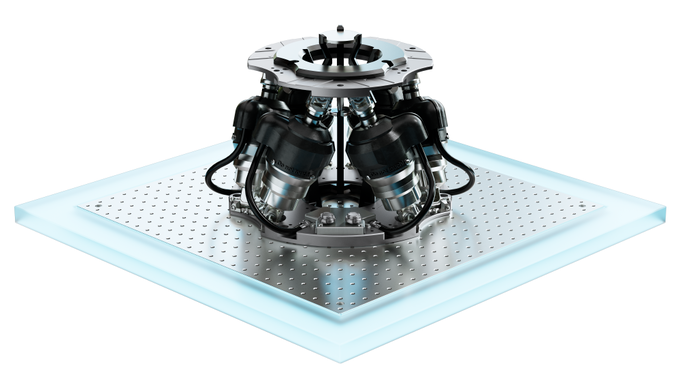

자동화된 렌즈 조립에서의 높은 효율

정밀도가 중요한 렌즈 얼라인먼트에서 포지셔닝 시스템의 성능은 처리량과 제조 효율에 직접적인 영향을 미칩니다. 기존 솔루션은 특히 높은 반복성과 연중무휴 연속 작동이라는 측면에서 한계를 드러내는 경우가 많았습니다. PI의 H-815 산업용 헥사포드는 모바일 카메라 렌즈 조립과 같이 협소한 설치 공간용으로 특별히 개발되었습니다. 6자유도를 통해 여러 축에 걸쳐 유연하고 정밀한 얼라인먼트를 지원합니다. 따라서 대규모 렌즈 얼라인먼트 및 광학 조립은 물론 이와 유사한 애플리케이션에서 빠르고 안정적인 고정밀 모션을 수행할 수 있습니다.

H-815 산업용 헥사포드는 최고 수준의 정밀도가 요구되는 연속 산업용으로 특별 개발되었습니다. 컴팩트한 디자인과 견고한 기계 설계로 상시 운영되는 자동화된 공정에 원활하게 통합할 수 있습니다.

Christian Ziegler, PI Product Manager Hexapods

주요 세부 정보 요약

  • 최대 20mm/s의 속도
  • ±0.05µm의 반복성
  • 50nm의 최소 이동 거리
  • 10kg의 가반 하중
  • 제어: PIMikroMove 소프트웨어 탑재 컨트롤러 C-887.4xx1

​​​​데이터시트 다운로드
