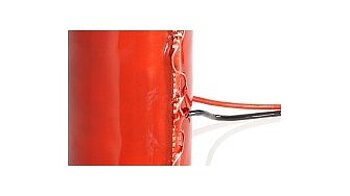

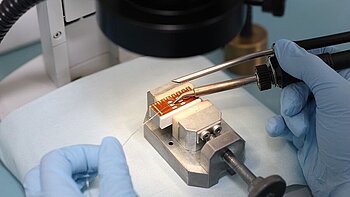

피에조 액추에이터의 표준 접점은 100mm 연선 또는 솔더링 지점입니다. 각 피에조 소자마다 AWG 표준에 따른 다양한 배선이 사용됩니다. 극저온 및 UHV 환경용 PICA 전단은 탄탈럼 전극을 사용하며, 전도성 접착제나 용접을 통해 접점 처리할 수 있습니다. 각 제품의 솔더링 지침을 준수하세요.

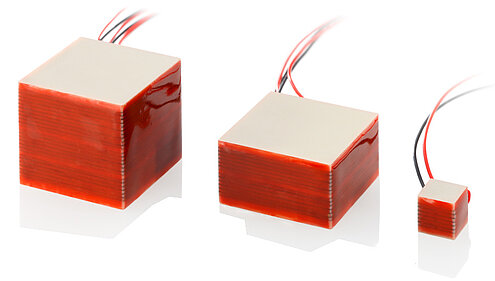

PICA 전단 액추에이터
다축 피에조 액추에이터 및 전단 액추에이터
PICA 전단 피에조 액추에이터는 매우 컴팩트하며 서브 나노미터 해상도, 빠른 응답 시간 및 높은 위치 결정력을 제공합니다. 스택형 설계의 피에조 액추에이터는 전단 변위용으로 구성될 수 있습니다.
종방향 액추에이터와 결합하면, 매우 컴팩트한 다축 피에조 액추에이터를 조립할 수 있습니다. 상대적으로 큰 변위와 낮은 전기 정전용량이 결합되어 우수한 동적 특성을 제공하며 전력 소비도 적습니다.

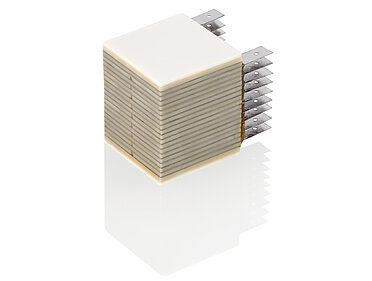

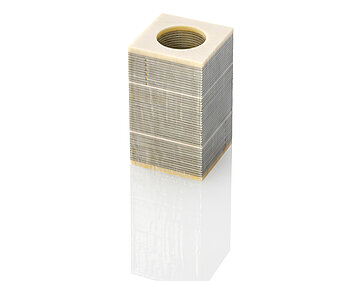

내부 구멍이 있는 PICA 전단 변형은 프리텐션 적용 시 또는 광학 애플리케이션 등에서 사용할 수 있는 유효 개구를 제공합니다. 극저온 및 UHV 환경을 위한 변형은 최저 4K의 온도와 최저 10-9hPa의 UHV에서 안정적으로 작동할 수 있습니다. 작동 전압의 범위는 –250 ~ +250V입니다.
맞춤 제작

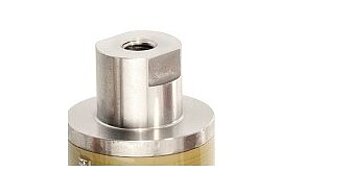

PICA 스택 액추에이터는 다양한 형태로 제작됩니다. 애플리케이션에 따라 적합한 세라믹 또는 금속 팁, 추가 코팅, 온도 센서 등으로 조립할 수도 있습니다. 요청 시 맞춤형 제품을 기꺼이 제공해 드립니다.
